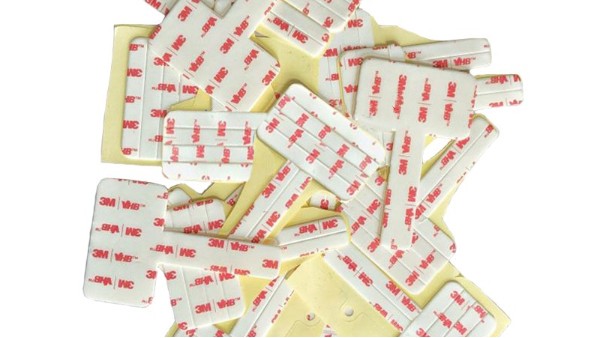

在模切加工行業(yè)，3M膠帶是常用的一種材料，但是并不是所有使用3M膠帶加工出來的產(chǎn)品都是優(yōu)質(zhì)品，有些時候也會出現(xiàn)不良產(chǎn)品，例如殘膠、溢膠等情況，3M膠帶在進行模切加工的時候需要按照正確的方法操作，否則會影響膠帶的性能。

1. 欲達(dá)更佳效果，材料表面必須清潔及干燥。一般建議以布沾取1：1 比例IPA(Isopropyl Alcohol 異丙醇)與水的混合液進行表面擦拭清潔后，待表面完全干燥。(注意：使用IPA 前，請先參照此溶劑的建議注意事項)。3M膠帶的重要點。

2. 將膠帶貼合于材料表面，以滾筒或其他方式(刮板)平均施以約15psi(1.05 公斤/cm2) 之壓力，使其有效貼合。

3. 遵循膠帶由點到線至面接觸貼合表面之貼合方式。以人工貼合的方式，使用塑膠刮板或滾筒，以堅實且均勻的壓力膠合，應(yīng) 壓力已施于膠面時，才使膠與貼物接觸，以避免空氣包覆其中。

4. 將膠帶離型紙撕除(如果在前一步驟， 膠與被貼物之間無空氣存在，然后將需要貼合的材質(zhì)貼上，同樣施以15psi 的壓力，使其有效貼合，如果要去除氣泡，建議加大壓力，以物品所承受的限度為上限。建議的操作條件為15psi，15 秒鐘。

5. 建議理想的施工溫度介于15℃至38℃之間，勿低于10℃。

6. 要使膠帶保存至使用時仍具有穩(wěn)定的品質(zhì)，建議存儲環(huán)境為21℃和50%的相對濕度。

7. 建議使用無基材的膠帶時，加工裁切的形狀邊緣時不要與膠帶再接觸，以避免有黏結(jié)的狀況。
